福平鐵路正式通車?yán)玻?/span>

　　咱們就能坐著動車過大海啦！

　　說到平潭海峽公鐵大橋

　　這座大橋到底有多不一般呢？

　　它打破了多項國內外造橋紀錄

　　創下多項世界之一、全國之最

　　被譽為施工難度最大的橋梁之一

　　小編今天就帶大家跨越海峽

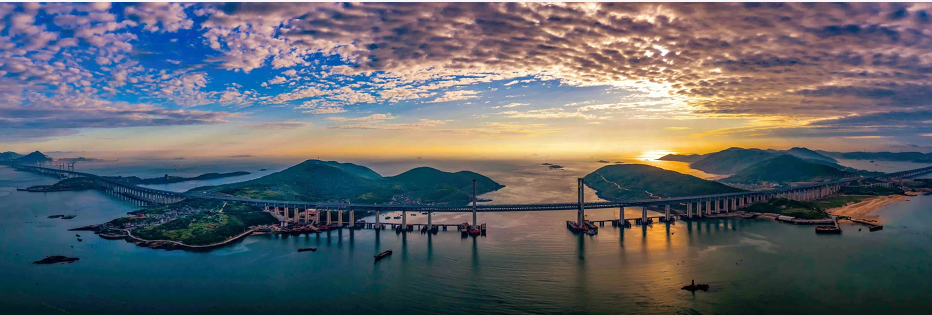

　　一睹這條海上長龍的風采

　　陳穎南 攝

　　大橋檔案

　　1

　　姓名

　　平潭海峽公鐵大橋

　　2

　　出生日期

　　2013年11月13日

　　3

　　住址

　　平潭海壇海峽這一“造橋禁區”，北起松下、南至蘇澳

　　4

　　特長

　　我國首座公鐵兩用跨海大橋，世界最長跨海公鐵兩用大橋

　　5

　　身長

　　全線長16.34公里

　　6

　　身體組成

　　上層設計為時速100公里的六車道高速公路；

　　下層設計為時速200公里的雙線I級鐵路

　　1

　　建設難度不一般

　　1

　　風大浪高

　　水深涌急

　　大橋所處位置為世界三大風區之一

　　全年6級以上大風天數超過300天

　　7級以上大風超過200天

　　最大浪高約9.69米

　　最大施工水深達45米

　　最大流速達每秒3.09米

　　最大潮差7.09米

　　大風起時，驚濤拍岸，施工現場像一鍋燒開的沸騰海水

　　2

　　海底地質

　　條件復雜

　　大橋穿越的島嶼兩側海床

　　幾乎全是裸露的巖石

　　同一個墩子兩側的最大傾斜

　　能達到11米

　　還要面對硬度像鐵一樣的巖石

　　對鉆孔樁的施工造成了很大的困難

　　施工環境地質條件復雜

　　3

　　有效作業

　　時間稀少

　　大橋橋址所在處

　　是世界上著名的三大風暴海域之一

　　風大、浪高、流急、巖硬

　　波浪力是長江等內河的10倍以上

　　全年有效作業時間不超過120天

　　惡劣的環境

　　讓這里一度被稱為“建橋禁區”

　　2

　　工程亮點不一般

　　01

　　專利多

　　大橋從新結構、新工藝、新方法

　　等方面

　　已申報了12項專利

　　是一座創新型的大橋

　　02

　　兩項核心技術

　　為世界首創

　　“埋植式鋼混組合海上平臺”技術

　　也稱“搭板凳”技術

　　工程師們根據海底巖面地形

　　定制4根長短不一的鋼管樁

　　放到預定位置

　　聯結成一個臨時“板凳”

　　再放入圓柱形鋼筋籠

　　以此“小板凳”向外擴展施工平臺

　　該項技術既加快了建橋速度

　　又降低了橋梁建設成本

　　施工平臺上，工人在安置鋼筋籠

　　自主研發的

　　“雙孔連做節段拼裝造橋機”

　　工效翻倍

　　其采用下承懷抱式結構

　　可以保證在8級風的條件下

　　安全施工

　　降低了安全風險

　　國內首座臺風區雙孔連做造橋機正在作業

　　03

　　國內首次實現

　　鋼桁梁整孔吊裝

　　平潭海峽公鐵大橋

　　全橋34孔80米、8孔88米鋼桁梁

　　均為工廠整孔全焊制造

　　海上運輸、整孔架設

　　此次鋼桁梁整孔吊裝在國內為首例

　　中鐵大橋局為此歷時3年

　　打造“大橋海鷗”號起重船

　　這是中國國內起升高度

　　最高的雙臂架起重船

　　起重能力達3600噸

　　采用起重船整孔吊裝架設

　　實現了鋼桁梁橋梁架設施工

　　由單片架設到整節間架設

　　再到整孔架設的飛躍

　　2018年5月16日，“大橋海鷗”架梁成功

　　4

　　世界上最大跨度的

　　跨海峽公鐵兩用斜拉橋

　　元洪航道橋為鋼桁混合梁斜拉橋

　　是世界上最大跨度的

　　跨海峽公鐵兩用斜拉橋

　　可以滿足5萬噸級航道單孔雙向通航

　　元洪航道橋鋼桁梁在工廠

　　采用整節段全焊

　　多節段連續匹配制造

　　現場利用4臺“JL1100架梁起重機”

　　雙懸臂對稱架設

　　合龍段采用整節段

　　全斷面多點合龍施工

　　多項施工工藝為國內首創

　　平潭海峽公鐵大橋元洪航道橋主橋

　　05

　　刷新世界橋梁

　　最大直徑工程樁紀錄

　　為讓大小練島水道橋的

　　斜拉航道橋主塔

　　在風浪中“站”得更穩

　　中鐵大橋局自主研制了

　　目前世界領先的

　　KTY5000型液壓動力頭鉆機

　　使得主塔基礎的16根

　　“腿圍”直徑達4.9米的鉆孔樁

　　得以完成

　　刷新了世界橋梁

　　最大直徑工程樁的紀錄

　　大小練水道航道橋合龍

　　6

　　自主研發

　　環境綜合監測預報系統

　　福平鐵路建設者自主研發了

　　一套環境綜合監測和預報系統

　　對橋址海域的天氣和海況

　　進行實時監測和預報

　　以便施工人員最大限度

　　利用施工“天窗時間”

　　3

　　創新技術不一般

　　01

　　海峽環境橋梁深水基礎建造

　　技術創新

　　首創4.5m直徑的

　　超大海上橋梁鉆孔灌注樁

　　抵御巨大的波浪力

　　滿足水平剛度的要求

　　還研發了相關關鍵施工技術

　　平潭海峽公鐵大橋施工現場

　　2

　　鋼桁梁整體全焊制造

　　及海上整體架設

　　斜拉橋鋼桁梁

　　兩節間整節段全焊制造

　　最大長度為28m

　　單個桁段最大設計重量為1150t

　　全焊設計為世界首創

　　鋼桁梁工廠化整孔全焊制造后

　　現場浮吊整孔架設

　　平潭海峽公鐵大橋最后一孔簡支鋼桁梁架設完成

　　3

　　復雜海域施工結構

　　抗風浪關鍵技術

　　第一次在復雜海域

　　系統性地開展橋址

　　風、浪、流場監測和預報

　　通過機器學習

　　建立數據之間的關系

　　然后利用外海預報數據

　　預測橋址處風、浪要素

　　4

　　常遇大風環境下

　　高塔建造技術

　　創造性地設計了

　　全封閉抗風液壓爬模

　　對高塔施工塔吊

　　進行特殊選型和加強設計

　　保證了主塔

　　在大風環境下施工安全

　　主塔沿高度方向

　　每間隔20m布置一臺風速儀

　　5

　　海洋工程施工

　　裝備研發

　　研發了新型液壓動力頭旋轉鉆機

　　3600t大型起重船、1150t架梁吊機

　　海上造橋機等新型海洋施工裝備

　　6

　　創新采用防風措施

　　以策運營安全

　　首次在跨海大橋沿公路鐵路

　　全線設置風屏障

　　公路風屏障減風率達到50%

　　鐵路風屏障減風率≥55%

　　大大改善了大風條件下的運營安全

　　能實時播報大橋健康狀態

　　工人正在安裝風屏障

　　7

　　首次開展

　　海洋橋梁工程造價研究

　　首次開展海洋環境鐵路橋梁工程

　　定額測定研究

　　填補了相關空白

　　為今后跨海鐵路橋工程造價

　　提供了重要依據

　　福平鐵路是京福高鐵的重要延伸

　　這條鐵路開通運營

　　結束了平潭島不通鐵路的歷史

　　對于完善閩東北區域綜合交通網絡

　　推進東南沿海鐵路

　　進一步融入全國高速鐵路網

　　帶動閩東北區域整體開放開發

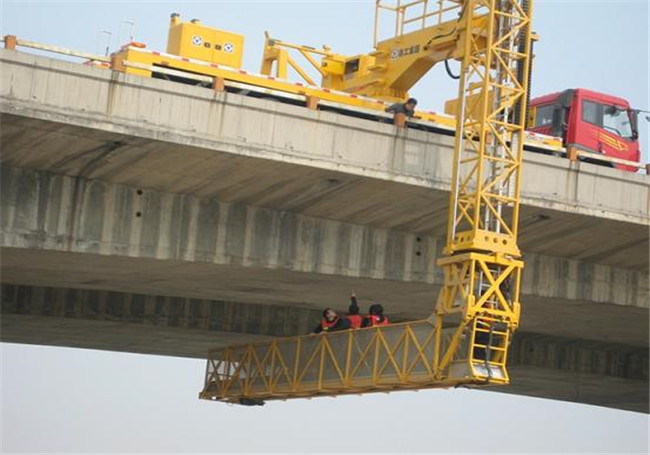

　　華南設備租賃有限公司（橋梁檢測車租賃電話：180-7630-4895）先后與多家央企、國企橋梁檢測單位、橋梁與隧道施工單位、維修養護單位建立了良好的合作關系，我們優良的設備、專業的服務團隊、安全規范的管理，受到了客戶廣泛的贊譽和好評。我公司設備主要優點是：安全、高效、低故障、低耗油（比同類產品低一半）、低噪音、低排放， 我們保證每臺設備都有專業工程師24小時隨機服務。
